전기저항식센서
와이어 센서 Tension Wire, Settlement Wire, Wire Extensometer

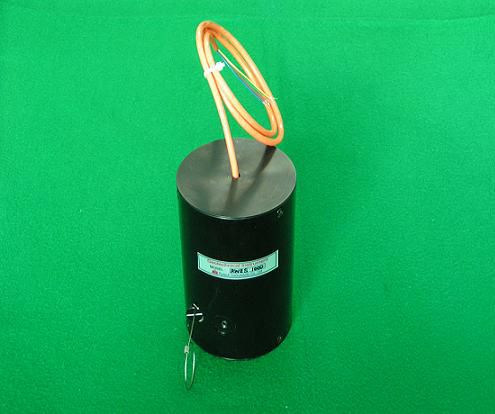

Wire Sensor (Model RWES-1000) 와이어 센서 Tension Wire, Settlement Wire, Wire Extensometer ( 관련 특허 제0220923호 , 특허 제0195789호 )
Features
강선(Wire)을 측정 하고저 하는 감지단에 고정시키고, 그 길이 변화를 전기적인 값으로 변환 시켜서 측정하는 것을 특징으로 하는 와이어 센서이다.
센서의 출력은 선택 사양으로서, 전기 저항 방식과 디지털 출력방식으로 구분된다. 전기 저항 방식은 전기저항지시계(Multi_Meter)로 읽거나, 아날로그 출력(전압,저항)을 먹스(MUX)를 통하여 로거(Logger)에 연결 시켜 측정하여야 하며, 디지털 방식은 직접 연결 가능하고 디지털 통신을 하므로 원거리 계측이 가능하다.
와이어 센서의 적용 범위는 사면 지표 신축계 (Tension Wire), 연약 지반 침하계(Settlement Wire), 도로 교량 및 토목 구조물 현장의 변위계(Wire Extensometer)등의 용도로 적용 할 수가 있다.
Specification a) Measuring Type - 전기 저항 방식 b) Measuring Range ( 주문 사양 )- 1,000 mm c) Output Resistance - Max 10 k ohms, Linearity ± 0.5 % FS d) Temperature - - 20° ～ + 70° C e) Dimension ( 주문 사양 )- Sensor 90 mm Dia. x 135 mm , Al. material - Wire 0.5 ～ 1.0 mm Dia. , Sus. material f) Power ( 자동 계측 전원 )- Mux. DC 12 Volts, Wire Sensor DC 5 Volts 관리자
Features
강선(Wire)을 측정 하고저 하는 감지단에 고정시키고, 그 길이 변화를 전기적인 값으로 변환 시켜서 측정하는 것을 특징으로 하는 와이어 센서이다.
센서의 출력은 선택 사양으로서, 전기 저항 방식과 디지털 출력방식으로 구분된다. 전기 저항 방식은 전기저항지시계(Multi_Meter)로 읽거나, 아날로그 출력(전압,저항)을 먹스(MUX)를 통하여 로거(Logger)에 연결 시켜 측정하여야 하며, 디지털 방식은 직접 연결 가능하고 디지털 통신을 하므로 원거리 계측이 가능하다.
와이어 센서의 적용 범위는 사면 지표 신축계 (Tension Wire), 연약 지반 침하계(Settlement Wire), 도로 교량 및 토목 구조물 현장의 변위계(Wire Extensometer)등의 용도로 적용 할 수가 있다.
Specification a) Measuring Type - 전기 저항 방식 b) Measuring Range ( 주문 사양 )- 1,000 mm c) Output Resistance - Max 10 k ohms, Linearity ± 0.5 % FS d) Temperature - - 20° ～ + 70° C e) Dimension ( 주문 사양 )- Sensor 90 mm Dia. x 135 mm , Al. material - Wire 0.5 ～ 1.0 mm Dia. , Sus. material f) Power ( 자동 계측 전원 )- Mux. DC 12 Volts, Wire Sensor DC 5 Volts 관리자
전기 저항식 균열 측정 센서 (표준형)

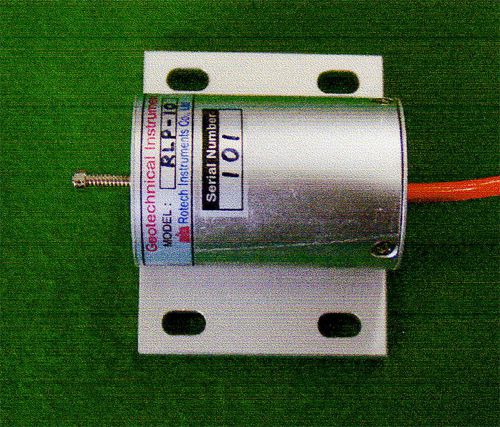

Crackmeter Sensor (Model RLP-10) 전기 저항식 균열 측정 센서
Features
전기 저항식 Crackmeter 센서는 접촉형 직선 변위 센서가 내장되어 있어서, 센서 중앙의 측정 로드가 변화하면 센서 내부의 저항 소자가 변화하여, 전기 저항값으로 출력한다.
측정치가 길이 변화에 따른 저항값으로 나타내므로, 간편하게 전기 저항 측정기로 수동 계측 할 수가 있고, 자동 계측 시에는 멀티 플렉서(MUX)를 사용하여 로거에 연결시켜서 자동 계측 할 수가 있다. 센서 크기가 작고 간편하게 설계되어 있으므로, 협소한 장소에도 설치가 용이하고 편리한 장점이 있다.
전기 저항식 Crackmeter 센서의 적용 범위는 콘크리트 구조물이나 토목 공사 현장의 암반의 균열 측정과, 교량 댐 등의 영구 구조물의 거동 및 연결부 확인 등에 적용 할 수가 있다.
Specificationa) Electric Linear Motion Potentiometer, with Return Spring Unique Design and Precision Construction Feature b) Electrical Stroke Range 10 mm (F.S.) Total Resistance 1 K ohms Total Resistance Tolerance ± 20 % Power Rating 0.3 Watts @ 70° C c) Linearity (Independent) ± 1 % Repeatability 0.03 % d) Temperature Range - 30° to + 70° C Friction (Spring Force) 120 gf Vibration 10 Gs, 500 Hze) Dimensions Sensor Case 42 ɸ x 70 mm Sensor Plate 70 x 80 x 6 mm 관리자
Features
전기 저항식 Crackmeter 센서는 접촉형 직선 변위 센서가 내장되어 있어서, 센서 중앙의 측정 로드가 변화하면 센서 내부의 저항 소자가 변화하여, 전기 저항값으로 출력한다.
측정치가 길이 변화에 따른 저항값으로 나타내므로, 간편하게 전기 저항 측정기로 수동 계측 할 수가 있고, 자동 계측 시에는 멀티 플렉서(MUX)를 사용하여 로거에 연결시켜서 자동 계측 할 수가 있다. 센서 크기가 작고 간편하게 설계되어 있으므로, 협소한 장소에도 설치가 용이하고 편리한 장점이 있다.
전기 저항식 Crackmeter 센서의 적용 범위는 콘크리트 구조물이나 토목 공사 현장의 암반의 균열 측정과, 교량 댐 등의 영구 구조물의 거동 및 연결부 확인 등에 적용 할 수가 있다.
Specificationa) Electric Linear Motion Potentiometer, with Return Spring Unique Design and Precision Construction Feature b) Electrical Stroke Range 10 mm (F.S.) Total Resistance 1 K ohms Total Resistance Tolerance ± 20 % Power Rating 0.3 Watts @ 70° C c) Linearity (Independent) ± 1 % Repeatability 0.03 % d) Temperature Range - 30° to + 70° C Friction (Spring Force) 120 gf Vibration 10 Gs, 500 Hze) Dimensions Sensor Case 42 ɸ x 70 mm Sensor Plate 70 x 80 x 6 mm 관리자
전기 저항식 균열 측정 센서

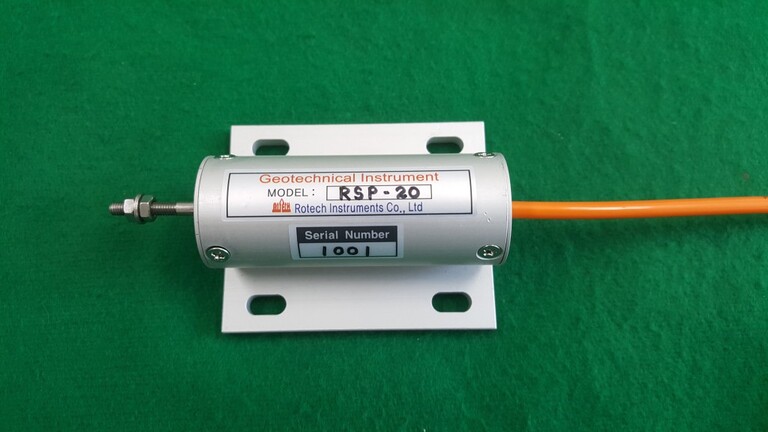

Crackmeter Sensor (Model RSP-20) 전기 저항식 균열 측정 센서
Features
전기 저항식 Crackmeter 센서는 Standard Type Slide Potentiometer가 내장되어 있어서, 센서 중앙의 측정 로드가 변화하면 센서 내부의 저항 소자가 변화하여, 전기 저항값으로 출력한다.
측정치가 길이 변화에 따른 저항값으로 나타내므로, 간편하게 전기 저항 측정기로 수동 계측 할 수가 있고, 자동 계측 시에는 멀티 플렉서(MUX)를 사용하여 로거에 연결시켜서 자동 계측 할 수가 있다. 센서 크기가 작고 간편하게 설계되어 있으므로, 협소한 장소에도 설치가 용이하고 편리한 장점이 있다.
전기 저항식 Crackmeter 센서의 적용 범위는 콘크리트 구조물이나 토목 공사 현장의 암반의 균열 측정과, 교량 댐 등의 영구 구조물의 거동 및 연결부 확인 등에 적용 할 수가 있다.
Specificationa) Electric Slide Potentiometer Suitable for various control applications b) Electrical Stroke Range 20 mm (F.S.) Total Resistance 10 K ohms Total Resistance Tolerance ± 20 % Rated Power 0.2 Watts c) Linearity (Independent) ± 1 % Operating Life 15,000 cycles d) Temperature Range - 25° to + 70° C Operating Force 0.3 to 2.5 N Insulation Resistance 100 Mohms min.250V DCe) Dimensions Sensor Case 32 ɸ x 82 mm Sensor Plate 66 x 82 x 6 mm
관리자
Features
전기 저항식 Crackmeter 센서는 Standard Type Slide Potentiometer가 내장되어 있어서, 센서 중앙의 측정 로드가 변화하면 센서 내부의 저항 소자가 변화하여, 전기 저항값으로 출력한다.
측정치가 길이 변화에 따른 저항값으로 나타내므로, 간편하게 전기 저항 측정기로 수동 계측 할 수가 있고, 자동 계측 시에는 멀티 플렉서(MUX)를 사용하여 로거에 연결시켜서 자동 계측 할 수가 있다. 센서 크기가 작고 간편하게 설계되어 있으므로, 협소한 장소에도 설치가 용이하고 편리한 장점이 있다.
전기 저항식 Crackmeter 센서의 적용 범위는 콘크리트 구조물이나 토목 공사 현장의 암반의 균열 측정과, 교량 댐 등의 영구 구조물의 거동 및 연결부 확인 등에 적용 할 수가 있다.
Specificationa) Electric Slide Potentiometer Suitable for various control applications b) Electrical Stroke Range 20 mm (F.S.) Total Resistance 10 K ohms Total Resistance Tolerance ± 20 % Rated Power 0.2 Watts c) Linearity (Independent) ± 1 % Operating Life 15,000 cycles d) Temperature Range - 25° to + 70° C Operating Force 0.3 to 2.5 N Insulation Resistance 100 Mohms min.250V DCe) Dimensions Sensor Case 32 ɸ x 82 mm Sensor Plate 66 x 82 x 6 mm
관리자

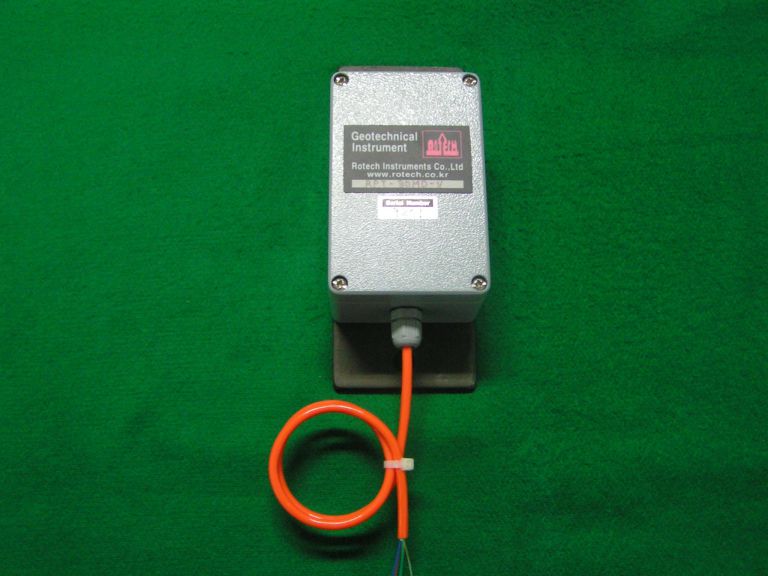

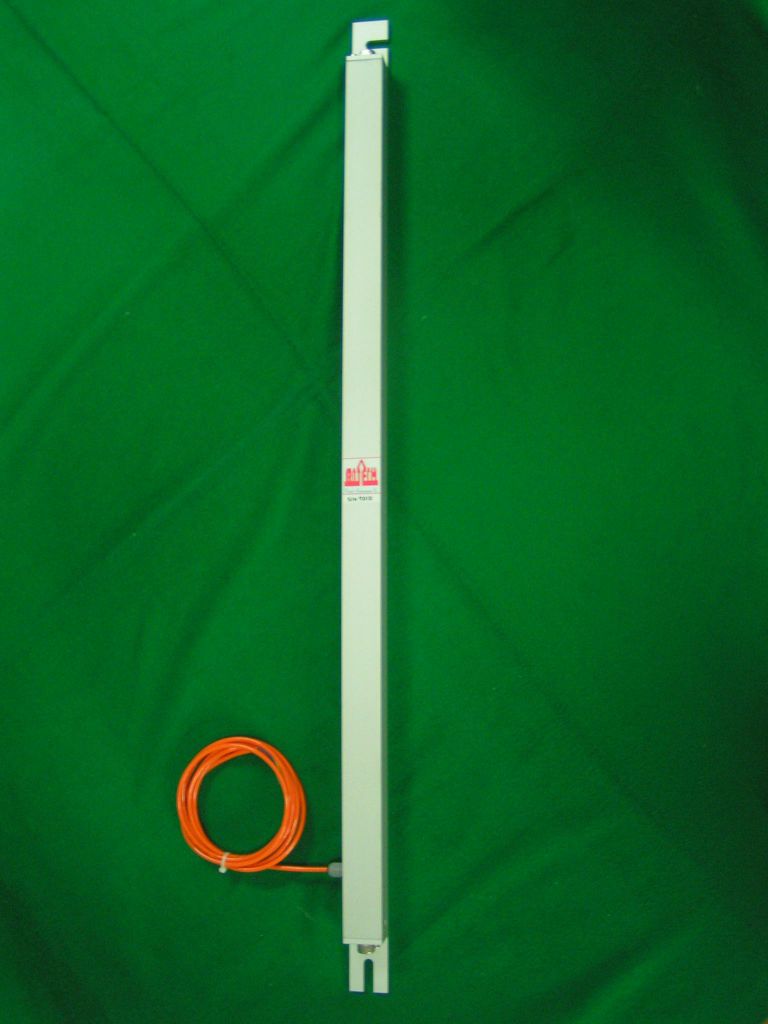

멤스 기울기 측정 센서

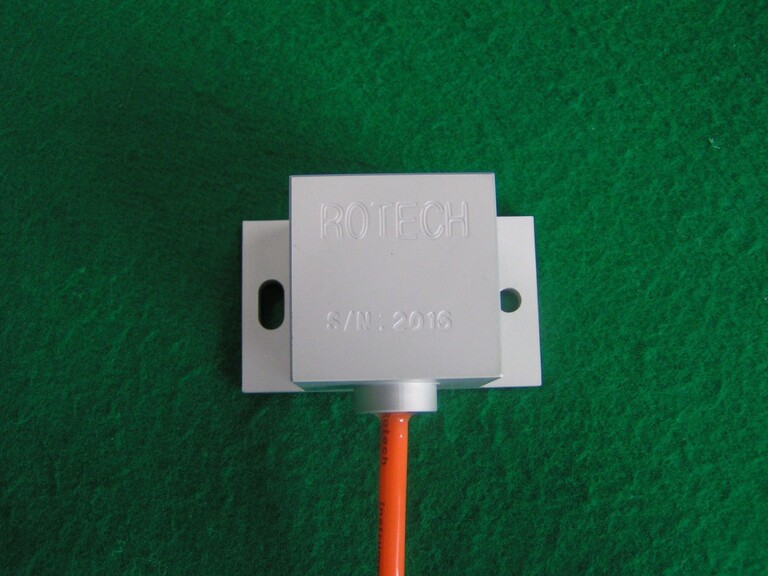

MEMS Inclinometer Sensor (Model RPT-30MRV) 멤스 기울기 측정 센서
Features
멤스 기울기 측정 센서는 멤스(Micro Electro Mechanical Systems) 방식으로 제작된 센서로서, 반도체 기술을 응용하여 마이크로 단위의 전자 기계 기술로 이루어졌다. 따라서 일반적으로 크기가 작고 소비전력이 적은 초소형 저소비 전력의 센서이다.
멤스 센서 특성은 3D-MEMS-based dual axis inclinometer 으로서, 단일 전압을 공급하여 단일 전압 출력 방식으로 간단하게 일반적인 전압 측정기로도 계측이 가능한 장점이 있다. 또한 다수의 방향 (Dual axis)의 측정도 가능하도록 설계되어 있다.
멤스 기울기 측정 센서의 적용 범위는 토목 굴착, 개착 현장의 인접 구조물 및 건물의 기울기 계측, 댐 사면의 경사 측정, 지반 침하에 따른 구조물 변화 측정, 터널이나 교량의 거동 계측 등에 적용 할 수가 있다.
Specificationa) 3D-MEMS-based dual axis inclination measurement b) Ratiometric analog voltage output ( + 5 V ) c) Total Range ± 30° , Sensitivity 70 mV/ ° Single Axis or Double Axes (Order Spec.) Horizontal or Vertical Type (Order Spec.)d) Resolution 0.0025°( 10Hz BW, analog output) Cross-axis sensitivity Max. 4 % e) Temperature Range - 20° to + 60° f) Dimensions 35 mm x 60 mm x 35 mm g) Supply Power DC 12 Volts
관리자
Features
멤스 기울기 측정 센서는 멤스(Micro Electro Mechanical Systems) 방식으로 제작된 센서로서, 반도체 기술을 응용하여 마이크로 단위의 전자 기계 기술로 이루어졌다. 따라서 일반적으로 크기가 작고 소비전력이 적은 초소형 저소비 전력의 센서이다.
멤스 센서 특성은 3D-MEMS-based dual axis inclinometer 으로서, 단일 전압을 공급하여 단일 전압 출력 방식으로 간단하게 일반적인 전압 측정기로도 계측이 가능한 장점이 있다. 또한 다수의 방향 (Dual axis)의 측정도 가능하도록 설계되어 있다.
멤스 기울기 측정 센서의 적용 범위는 토목 굴착, 개착 현장의 인접 구조물 및 건물의 기울기 계측, 댐 사면의 경사 측정, 지반 침하에 따른 구조물 변화 측정, 터널이나 교량의 거동 계측 등에 적용 할 수가 있다.
Specificationa) 3D-MEMS-based dual axis inclination measurement b) Ratiometric analog voltage output ( + 5 V ) c) Total Range ± 30° , Sensitivity 70 mV/ ° Single Axis or Double Axes (Order Spec.) Horizontal or Vertical Type (Order Spec.)d) Resolution 0.0025°( 10Hz BW, analog output) Cross-axis sensitivity Max. 4 % e) Temperature Range - 20° to + 60° f) Dimensions 35 mm x 60 mm x 35 mm g) Supply Power DC 12 Volts
관리자
