자동계측기
Automatic Data Logger

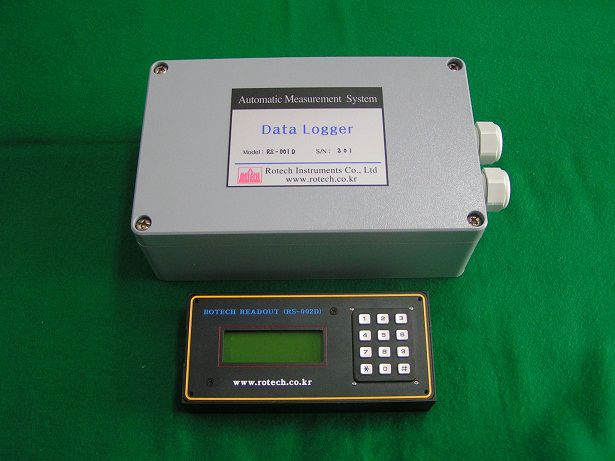

Automatic Data Logger (Model RS-001D, RS-002D) 자동 디지털 데이터 로거 (관련특허 : 특허 제0291852호, 특허 제0264013호)
Features
디지털 데이터 로거 (RS 001D, RS 002D)는 토목 계측 현장 및 각종 센서을 이용한 연구 현장에서 디지털 통신으로 간편하게 계측 저장 가능한 측정 장비이다.
특히, CDMA MODEM을 연결하여 인터넷으로 데이터 송신이 가능하므로 어디서든지 계측 데이터를 공유하는 유비쿼터스 계측 환경을 제공 할 수가 있다.
또한, 데이터 로거 본체 (RS 001D)와 데이터 표시 입출력 READOUT (RS 002D)을 분리 할 수가 있어서, 한 현장에 다수의 로거(RS 001D)를 사용 할 때에는 한대의 데이터 표시 입출력 READOUT (RS 002D)으로 모든 로거를 제어 가능하므로 저가격의 시스템 구성이 가능하다. 또 다른 특징으로, 측정 기기 간에는 디지털 통신이 가능하므로 ,다양한 종류의 센서를 측정하기 위한, 여러 종류의 측정모듈(MUX)을 연결 할 수가 있어 확장성이 다양한 장점이 있다.
Specificationa) Digital data serial communication Methodb) Data Port (RS 001D) - Wireless Modem Available ( CDMA ) - Control Port : RS 485 - Com Port : RS 232 (Order Spec.) c) Memory (RS 001D) - 365 Sensors Files Storages - Program : 64 k byte , EEPROM : 16 k byte d) Sensor Multiplexer (Order Spec.) - V/W, Voltage, Current Mux. Available e) Display Readout Unit (RS 002D) - LCD 4 Line 20 Character , Numeric Key Pad f) Temperature Range : - 20° to + 70° g) Dimension : 162 x 263 x 91 mm (RS 001D) 88 x 187 x 36 mm (RS 002D) h) Supply Power : DC 12 Volts 관리자
Features
디지털 데이터 로거 (RS 001D, RS 002D)는 토목 계측 현장 및 각종 센서을 이용한 연구 현장에서 디지털 통신으로 간편하게 계측 저장 가능한 측정 장비이다.
특히, CDMA MODEM을 연결하여 인터넷으로 데이터 송신이 가능하므로 어디서든지 계측 데이터를 공유하는 유비쿼터스 계측 환경을 제공 할 수가 있다.
또한, 데이터 로거 본체 (RS 001D)와 데이터 표시 입출력 READOUT (RS 002D)을 분리 할 수가 있어서, 한 현장에 다수의 로거(RS 001D)를 사용 할 때에는 한대의 데이터 표시 입출력 READOUT (RS 002D)으로 모든 로거를 제어 가능하므로 저가격의 시스템 구성이 가능하다. 또 다른 특징으로, 측정 기기 간에는 디지털 통신이 가능하므로 ,다양한 종류의 센서를 측정하기 위한, 여러 종류의 측정모듈(MUX)을 연결 할 수가 있어 확장성이 다양한 장점이 있다.
Specificationa) Digital data serial communication Methodb) Data Port (RS 001D) - Wireless Modem Available ( CDMA ) - Control Port : RS 485 - Com Port : RS 232 (Order Spec.) c) Memory (RS 001D) - 365 Sensors Files Storages - Program : 64 k byte , EEPROM : 16 k byte d) Sensor Multiplexer (Order Spec.) - V/W, Voltage, Current Mux. Available e) Display Readout Unit (RS 002D) - LCD 4 Line 20 Character , Numeric Key Pad f) Temperature Range : - 20° to + 70° g) Dimension : 162 x 263 x 91 mm (RS 001D) 88 x 187 x 36 mm (RS 002D) h) Supply Power : DC 12 Volts 관리자
Vibrating Wire & Voltage Module

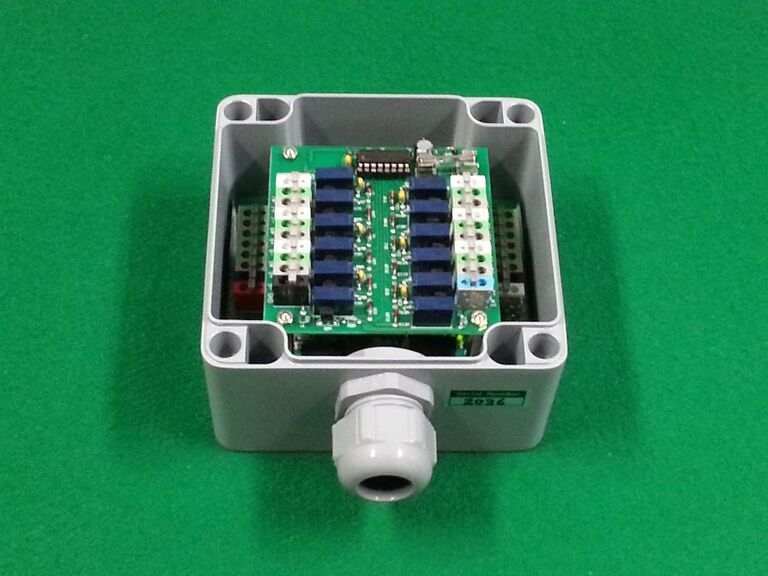

Vibrating Wire & Voltage Module ( Model WDM-12 ) 디지털 진동현 및 전기저항식 센서 측정 모듈 ( 관련특허 제0264013호 )
Features
로텍 자동 계측 시스템에서, 로텍 로거 (RS-001,RS-002)와 디지털 데이터 통신 케이블 (RS-485 Cable)로 연결되어, 진동현 주기및 전기저항의 전압을 디지털 값으로 변환하여 로거로 전달하는 측정 모듈이다..
측정 센서의 Type은 진동현 방식의 진동 주파수가 출력되는 센서, 혹은 전압으로 출력되는 전기저항식 센서 타입으로, 각각 6채널까지 측정이 가능하므로, 일반적인 진동현 Type의 스트레인 게이지, 간극 수압계, 로드셀등의 센서와 전기저항식 신축계 균열계등을 측정하는데 적합한 모듈이다.
또한, 디지털 온도 센서가 모듈 내에 내장되어 있으므로, 자동 계측 설치 현장의 주위 환경 온도도 간접적으로 측정이 가능하다.
디지털 측정 모듈의 적용 범위는 터널, 도로, 댐, 항만, 연약지반, 사면, 지하철 등의 토목 현장에서의 정밀 계측, 연구소 실험실 등의 각종 실험의 정밀 측정용 등으로 적용 할 수가 있다.
Specificationa) Digital data serial communication Methodb) Microprocessor 및 Digital 온도 센서 내장 c) 다수 모듈 디지털 데이터 통신 ( RS-485 통신, 통달거리 1 Km 이하) d) Vibrating Wire Type gauges - 6 Channels Electric Voltage Type gauges - 6 Channels e) Measuring Range 2500 ～ 20,000 Period, Resolution Period 0.1 micro Sec DC 0 ～ 5 Volts, Resolution AD 12 Bit Conversion f) Temperature Range - 20° to + 60° g) Dimension 125 x 124 x 81 mmh) Supply Power DC 9 Volts / DC 12 Volts 관리자
Features
로텍 자동 계측 시스템에서, 로텍 로거 (RS-001,RS-002)와 디지털 데이터 통신 케이블 (RS-485 Cable)로 연결되어, 진동현 주기및 전기저항의 전압을 디지털 값으로 변환하여 로거로 전달하는 측정 모듈이다..
측정 센서의 Type은 진동현 방식의 진동 주파수가 출력되는 센서, 혹은 전압으로 출력되는 전기저항식 센서 타입으로, 각각 6채널까지 측정이 가능하므로, 일반적인 진동현 Type의 스트레인 게이지, 간극 수압계, 로드셀등의 센서와 전기저항식 신축계 균열계등을 측정하는데 적합한 모듈이다.
또한, 디지털 온도 센서가 모듈 내에 내장되어 있으므로, 자동 계측 설치 현장의 주위 환경 온도도 간접적으로 측정이 가능하다.
디지털 측정 모듈의 적용 범위는 터널, 도로, 댐, 항만, 연약지반, 사면, 지하철 등의 토목 현장에서의 정밀 계측, 연구소 실험실 등의 각종 실험의 정밀 측정용 등으로 적용 할 수가 있다.
Specificationa) Digital data serial communication Methodb) Microprocessor 및 Digital 온도 센서 내장 c) 다수 모듈 디지털 데이터 통신 ( RS-485 통신, 통달거리 1 Km 이하) d) Vibrating Wire Type gauges - 6 Channels Electric Voltage Type gauges - 6 Channels e) Measuring Range 2500 ～ 20,000 Period, Resolution Period 0.1 micro Sec DC 0 ～ 5 Volts, Resolution AD 12 Bit Conversion f) Temperature Range - 20° to + 60° g) Dimension 125 x 124 x 81 mmh) Supply Power DC 9 Volts / DC 12 Volts 관리자
Serial data convertor Interface Module

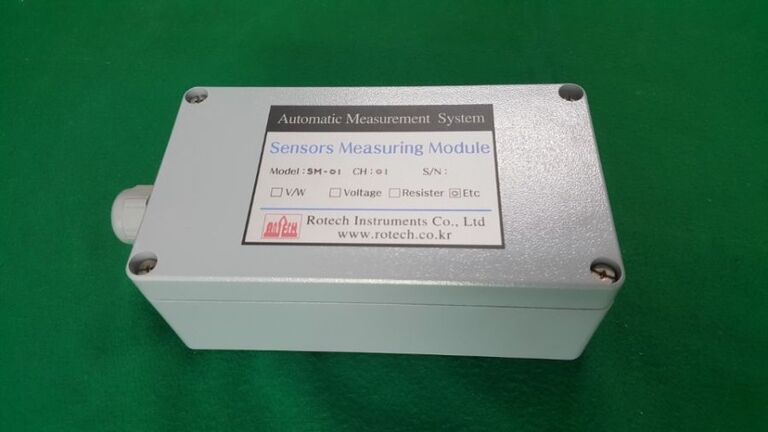

Serial data convertor Interface Module ( Model SM-01 ) 디지털 시리얼 데이터 컨버터 측정 모듈
Features
디지털 데이터 로거 (RS 001C, RS 001D)는 토목 계측 현장 및 각종 센서을 이용한 연구 현장에서 디지털 통신으로 간편하게 계측 저장 가능한 측정 장비이다.
특히, CDMA MODEM을 연결하여 인터넷으로 데이터 송신이 가능하므로 어디서든지 계측 데이터를 공유하는 유비쿼터스 계측 환경을 제공 할 수가 있다.
따라서, 디지털 시리얼 데이터 컨버터 측정모듈 (Serial data convertor Interface Module, SM-01 )은 상기 디지털 데이터 로거와 계측 시스템을 구성함에 있어서, 상호 통신방식이 상이한 센서와 장치 간에도 상호 디지털 연결되도록 하여, 디지털 계측이 가능하도록 하는 측정 연결 모듈이다. 또 다른 특징으로, 측정 기기 간에는 디지털 통신이 가능하므로 ,다양한 종류의 센서를 측정하기 위한, 여러 종류의 측정모듈(MUX)을 연결 할 수가 있도록 하는 확장성이 다양한 장점이 있다.
Specificationa) Digital data serial communication Method b) Microprocessor and Digital I/O Port Built-in c) Data Control Port : RS 485 d) Sensor Multiplexer Channel 1ch (Order Spec.) - Digital Mux, V/W, Voltage, Current Mux. Available e) Digital Sensor Protocol (Order Spec.) Digital Sensor Cable Distance 100 Meter f) Temperature Range : - 20° to + 70° g) Dimension : 220 x 125 x 80 mm h) Supply Power : DC 12 Volts
관리자
Features
디지털 데이터 로거 (RS 001C, RS 001D)는 토목 계측 현장 및 각종 센서을 이용한 연구 현장에서 디지털 통신으로 간편하게 계측 저장 가능한 측정 장비이다.
특히, CDMA MODEM을 연결하여 인터넷으로 데이터 송신이 가능하므로 어디서든지 계측 데이터를 공유하는 유비쿼터스 계측 환경을 제공 할 수가 있다.
따라서, 디지털 시리얼 데이터 컨버터 측정모듈 (Serial data convertor Interface Module, SM-01 )은 상기 디지털 데이터 로거와 계측 시스템을 구성함에 있어서, 상호 통신방식이 상이한 센서와 장치 간에도 상호 디지털 연결되도록 하여, 디지털 계측이 가능하도록 하는 측정 연결 모듈이다. 또 다른 특징으로, 측정 기기 간에는 디지털 통신이 가능하므로 ,다양한 종류의 센서를 측정하기 위한, 여러 종류의 측정모듈(MUX)을 연결 할 수가 있도록 하는 확장성이 다양한 장점이 있다.
Specificationa) Digital data serial communication Method b) Microprocessor and Digital I/O Port Built-in c) Data Control Port : RS 485 d) Sensor Multiplexer Channel 1ch (Order Spec.) - Digital Mux, V/W, Voltage, Current Mux. Available e) Digital Sensor Protocol (Order Spec.) Digital Sensor Cable Distance 100 Meter f) Temperature Range : - 20° to + 70° g) Dimension : 220 x 125 x 80 mm h) Supply Power : DC 12 Volts
관리자
진동현 MODULE (WM-10)
진동현 MODULE (WM-10)※ 제품의 사양
. 진동현 방식 센서 계측 모줄
(Vibrate Wire Type Sensor Monitoring Module)
. Frequency Periods 표시
. Microprocessor 내장
. 디지털데이터 통신
(통달거리 Max 1km 이내)
. 디지털 온도 센서 내장
. Resolution 1 x 10 e-7 주기
. Channel Max. 20 ch
. Data communication Method : RS485
. Supply Power : DC 12 Volts
관리자
진동현 MODULE (WM-10)※ 제품의 사양
. 진동현 방식 센서 계측 모줄
(Vibrate Wire Type Sensor Monitoring Module)
. Frequency Periods 표시
. Microprocessor 내장
. 디지털데이터 통신
(통달거리 Max 1km 이내)
. 디지털 온도 센서 내장
. Resolution 1 x 10 e-7 주기
. Channel Max. 20 ch
. Data communication Method : RS485
. Supply Power : DC 12 Volts
관리자
디지털 MODULE (DM-10)
디지털 MODULE (DM-10)※ 제품의 사양
. 전압 출력 센서 계측 모줄
(Voltage Output Sensor Monitoring Module)
. Voltage Level 표시
(12 Bit A/D Converter 내장)
. Microprocessor 내장
. 디지털데이터 통신
(통달거리 Max 1km)
. 디지털 온도 센서 내장
. Input Voltage Range 5 volts less
. Resolution 1.22 x 10 e-3
. Channel Max. 20 ch.
. Data communication Methord : RS485
. Supply Power : DC 12 Volts
관리자
디지털 MODULE (DM-10)※ 제품의 사양
. 전압 출력 센서 계측 모줄
(Voltage Output Sensor Monitoring Module)
. Voltage Level 표시
(12 Bit A/D Converter 내장)
. Microprocessor 내장
. 디지털데이터 통신
(통달거리 Max 1km)
. 디지털 온도 센서 내장
. Input Voltage Range 5 volts less
. Resolution 1.22 x 10 e-3
. Channel Max. 20 ch.
. Data communication Methord : RS485
. Supply Power : DC 12 Volts
관리자
