진동현센서
진동현 방식 간극 수압계

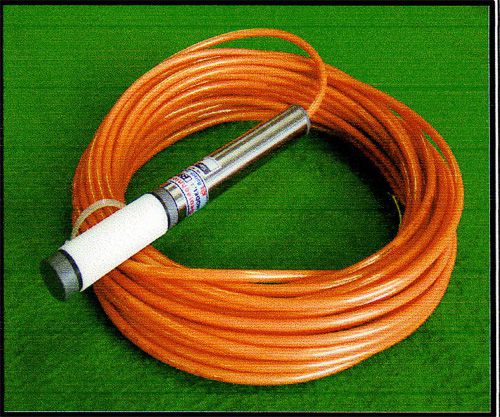

Vibrating Wire Type Piezometer (Model RVP503)◆ 제품의 개요 수압 감지판에 진동현이 고정되고, 타단은 금속고정단에 고정되어 있어서, 수압에 의한 감지판의 변화는 진동현의 장력을 변화시키고, 이에 따른 진동현의 주기 혹은 주파수의 전기적인 변화가 발생하여, 이 변화를 진동현 측정 지시계로 읽어서 수압으로 환산한다. ◆ 제품의 사양 - Measuring Range : 5 Bar - Resolution : 7.5 x 10-4 FSR - Temperature Sensor : Thermistor Type ( 3 k ohms ) - Temperature Range : - 20 ˚C ～ + 60 ˚C - Dimensions : Total Size : 외경19 x 길이172 mm Filter Size : 내경14 x 외경18.5 x 길이50 mm 관리자
Vibrating Wire Type Piezometer (Model RVP503)◆ 제품의 개요 수압 감지판에 진동현이 고정되고, 타단은 금속고정단에 고정되어 있어서, 수압에 의한 감지판의 변화는 진동현의 장력을 변화시키고, 이에 따른 진동현의 주기 혹은 주파수의 전기적인 변화가 발생하여, 이 변화를 진동현 측정 지시계로 읽어서 수압으로 환산한다. ◆ 제품의 사양 - Measuring Range : 5 Bar - Resolution : 7.5 x 10-4 FSR - Temperature Sensor : Thermistor Type ( 3 k ohms ) - Temperature Range : - 20 ˚C ～ + 60 ˚C - Dimensions : Total Size : 외경19 x 길이172 mm Filter Size : 내경14 x 외경18.5 x 길이50 mm 관리자
진동현식 하중계
Vibrating Wire type Load Cell (Model RLC-75, RLC-100) ◆ 제품의 개요 원통형 열처리된 강재에 환산형의 균등하게 3군데 분할하여 관통된 구멍에 진동현 게이지를 삽입하여, 하중이 상하에 작용함에 따른 진동현의 주파수 변화를 압력으로 환산하는 방식이다. ◆ 제품의 사양 - Measuring Range : 100 Ton - Approximate sensitivity : 0.01 % F.S. - Accuracy linearity : ± 0.5 % F.S. - Dimensions : 내경76 x 외경150 x 높이128 mm , 무게11.6Kg (RLC-75) 내경100 x 외경162 x 높이114 mm , 무게9.0Kg (RLC-100) 관리자
Vibrating Wire type Load Cell (Model RLC-75, RLC-100) ◆ 제품의 개요 원통형 열처리된 강재에 환산형의 균등하게 3군데 분할하여 관통된 구멍에 진동현 게이지를 삽입하여, 하중이 상하에 작용함에 따른 진동현의 주파수 변화를 압력으로 환산하는 방식이다. ◆ 제품의 사양 - Measuring Range : 100 Ton - Approximate sensitivity : 0.01 % F.S. - Accuracy linearity : ± 0.5 % F.S. - Dimensions : 내경76 x 외경150 x 높이128 mm , 무게11.6Kg (RLC-75) 내경100 x 외경162 x 높이114 mm , 무게9.0Kg (RLC-100) 관리자
진동현 방식 쇼크리트 응력계

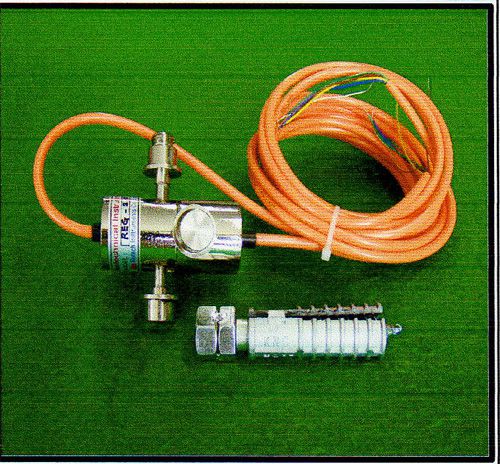

Vibrating Wire Type Shotcrete Stress Cell (Model RES2.0)◆ 제품의 개요 압력 감지판이 양단에 있고, 그 사이에 진동현이 고정되어 있어서, 감지판의 변화는 진동현의 인장력을 변화시키고, 이에 따른 진동현의 주기 혹은 주파수의 전기적인 변화가 발생하여, 이 변화를 진동현 측정 지시계로 읽어 응력값으로 전환한다. 또한 쇼크리트 터널 라이닝의 터널 반경 방향과 직각 방향의 응력을 계측할 수 있도록 한쌍이 수직으로 조립되어 있다. ◆ 제품의 사양 - Measuring Range : 3,000 μ strain - Resolution : 1 μ strain - Temperature sensor : Thermistor Type ( 3 k ohms ) - Temperature Range : - 20 ˚C ～ + 60 ˚C - Active Gauge Length : 2.0 inch 관리자
Vibrating Wire Type Shotcrete Stress Cell (Model RES2.0)◆ 제품의 개요 압력 감지판이 양단에 있고, 그 사이에 진동현이 고정되어 있어서, 감지판의 변화는 진동현의 인장력을 변화시키고, 이에 따른 진동현의 주기 혹은 주파수의 전기적인 변화가 발생하여, 이 변화를 진동현 측정 지시계로 읽어 응력값으로 전환한다. 또한 쇼크리트 터널 라이닝의 터널 반경 방향과 직각 방향의 응력을 계측할 수 있도록 한쌍이 수직으로 조립되어 있다. ◆ 제품의 사양 - Measuring Range : 3,000 μ strain - Resolution : 1 μ strain - Temperature sensor : Thermistor Type ( 3 k ohms ) - Temperature Range : - 20 ˚C ～ + 60 ˚C - Active Gauge Length : 2.0 inch 관리자
진동현 방식 매설형 변형률계

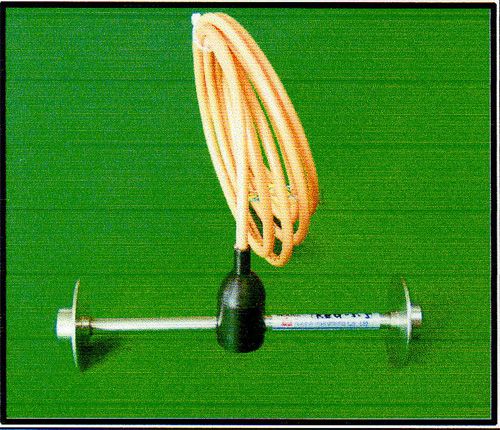

Vibrating Wire Type Embedment Strain Gauge (Model RESG5.5) ◆ 제품의 개요 압력 감지판이 양단에 있고, 그 사이에 진동현이 고정되어 있어서, 감지판의 변화는 진동현의 장력을 변화시키고, 이에 따른 진동현의 주기 혹은 주파수의 전기적인 변화가 발생하여, 이 변화를 진동현 측정 지시계로 읽어 변형률값으로 전환한다. ◆ 제품의 사양 - Measuring Range : 3,000 μ strain - Resolution : 1 μ strain - Temperature sensor : Thermistor Type ( 3 k ohms ) - Temperature Range : - 20 ˚C ～ + 60 ˚C - Active Gauge Length : 5.5 inch 관리자
Vibrating Wire Type Embedment Strain Gauge (Model RESG5.5) ◆ 제품의 개요 압력 감지판이 양단에 있고, 그 사이에 진동현이 고정되어 있어서, 감지판의 변화는 진동현의 장력을 변화시키고, 이에 따른 진동현의 주기 혹은 주파수의 전기적인 변화가 발생하여, 이 변화를 진동현 측정 지시계로 읽어 변형률값으로 전환한다. ◆ 제품의 사양 - Measuring Range : 3,000 μ strain - Resolution : 1 μ strain - Temperature sensor : Thermistor Type ( 3 k ohms ) - Temperature Range : - 20 ˚C ～ + 60 ˚C - Active Gauge Length : 5.5 inch 관리자
진동현 방식 표면부착형 변형률계

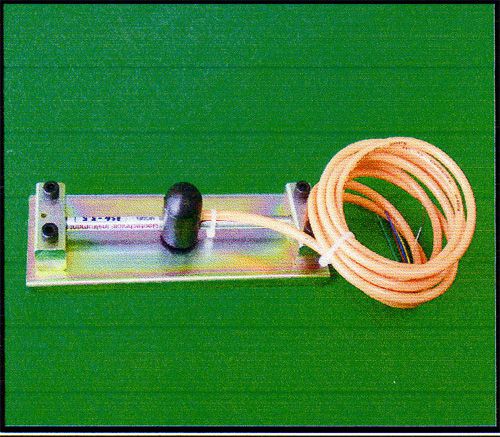

Vibrating Wire Type Surface-Mount Strain Gauge (Model RSG5.5) ◆ 제품의 개요 표면 부착 블럭이 양단에 사이에 진동현이 고정되어 있어서, 부착 양단의 변화는 진동현의 인장력을 변화시키고, 이에 따른 진동현의 주기 혹은 주파수의 전기적인 변화가 발생하여, 이 변화를 진동현 측정 지시계로 읽어 변형률값으로 전환한다. ◆ 제품의 사양 - Measuring Range : 3,000 μ strain - Resolution : 1 μ strain - Temperature sensor : Thermistor Type ( 3 k ohms ) - Temperature Range : - 20 ˚C ～ + 60 ˚C - Active Gauge Length : 5.5 inch 관리자
Vibrating Wire Type Surface-Mount Strain Gauge (Model RSG5.5) ◆ 제품의 개요 표면 부착 블럭이 양단에 사이에 진동현이 고정되어 있어서, 부착 양단의 변화는 진동현의 인장력을 변화시키고, 이에 따른 진동현의 주기 혹은 주파수의 전기적인 변화가 발생하여, 이 변화를 진동현 측정 지시계로 읽어 변형률값으로 전환한다. ◆ 제품의 사양 - Measuring Range : 3,000 μ strain - Resolution : 1 μ strain - Temperature sensor : Thermistor Type ( 3 k ohms ) - Temperature Range : - 20 ˚C ～ + 60 ˚C - Active Gauge Length : 5.5 inch 관리자
