디지털센서

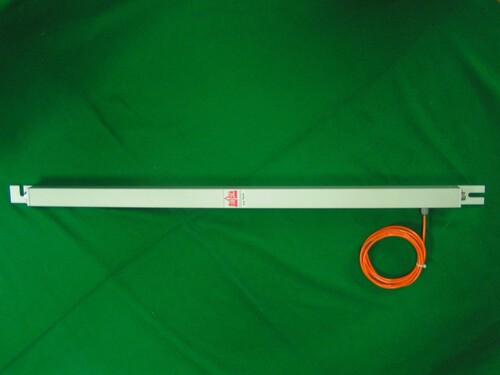

디지털EL-BEAM센서(특허제0291852호)
Digital Electro-Level Sensor (Model RPT-45EL)◆ 제품의 개요 디지털 EL 센서 측정 원리는 일정한 측정 길이를 갖는 측정관 안에, 유전성의 액체를 내부 에칭판 사이에 넣어서, 액체가 기울 때 나타나는 Electro-Level의 정전용량 변화를 디지털 값으로 변환하여 기울기 표시를 한다. 아날로그형 전기 저항 센서나, 저가의 진동현 방식의 센서와는 달리 센서 내부에 기계적인 구동체가 불필요하므로 센서가 정밀하고, 각도 환산식이나 센서 변환 상수가 필요 없으므로 별도 계산이 불필요한 특징을 가지고 있다. 또한, 디지털 각도로 직접표시가 가능하므로 계측자의 임의적인 계측오차도 감소한다. ◆ 제품의 사양 - Measuring Range : ± 45° - Resolution : 0.001° - Display Digit : 0.01° - Temperature Range : - 20 °C ~ + 60 °C - Dimension : 80 mm x 50 mm x 1,000 mm ( Single Axis ) 관리자
Digital Electro-Level Sensor (Model RPT-45EL)◆ 제품의 개요 디지털 EL 센서 측정 원리는 일정한 측정 길이를 갖는 측정관 안에, 유전성의 액체를 내부 에칭판 사이에 넣어서, 액체가 기울 때 나타나는 Electro-Level의 정전용량 변화를 디지털 값으로 변환하여 기울기 표시를 한다. 아날로그형 전기 저항 센서나, 저가의 진동현 방식의 센서와는 달리 센서 내부에 기계적인 구동체가 불필요하므로 센서가 정밀하고, 각도 환산식이나 센서 변환 상수가 필요 없으므로 별도 계산이 불필요한 특징을 가지고 있다. 또한, 디지털 각도로 직접표시가 가능하므로 계측자의 임의적인 계측오차도 감소한다. ◆ 제품의 사양 - Measuring Range : ± 45° - Resolution : 0.001° - Display Digit : 0.01° - Temperature Range : - 20 °C ~ + 60 °C - Dimension : 80 mm x 50 mm x 1,000 mm ( Single Axis ) 관리자

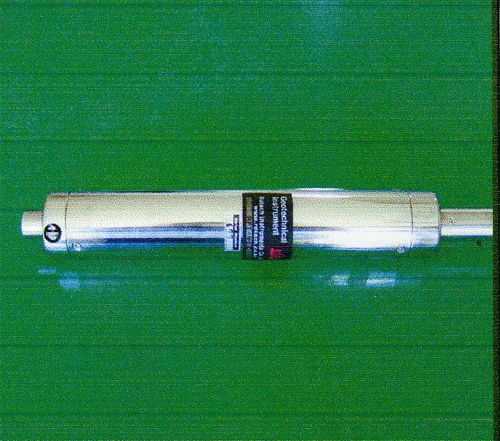

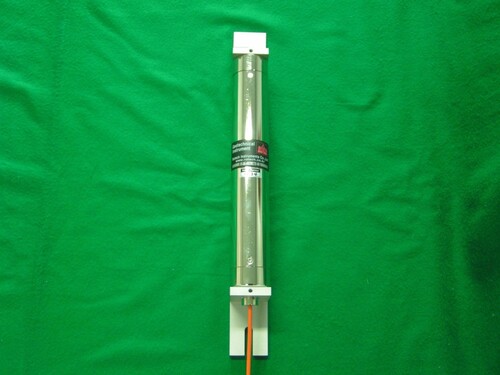

디지털지중경사센서(특허제0291852호)
Digital Tilt Sensor (Model RPT-45S, DMTS-45 Multi-axes) ◆ 제품의 개요 디지털 틸트 측정 원리는 센서 몸체가 기울면 샌드위치 모양의 내부 에칭판 속의 유전성의 액체가 기울어서 정전용량이 변화하므로, 그 변화를 디지털 값으로 변환하여 기울기 표시를 한다. 디지털 각도로 직접 표시가 가능하므로, 아날로그형 전기 저항 센서나, 저가의 진동현방식의 센서와는 달리 환산식이나 센서 변환 상수가 불필요하고, 계측 오차와 계측시간을 줄일 수 있는 장점이 있다. 또한 다수의 센서를 교차하여 다축으로 설치가 가능하므로, 한 지점에서 다수 측정 방향 (X,Y,Z)으로 계측이 가능하므로, 구조물 기울기, 지반 침하 측정이 용이하다. ◆ 제품의 사양 - Measuring Range : ± 45° - Resolution : 0.001° - Display Digit : 0.01° - Temperature Range : - 20 °C ~ + 60 °C 관리자
Digital Tilt Sensor (Model RPT-45S, DMTS-45 Multi-axes) ◆ 제품의 개요 디지털 틸트 측정 원리는 센서 몸체가 기울면 샌드위치 모양의 내부 에칭판 속의 유전성의 액체가 기울어서 정전용량이 변화하므로, 그 변화를 디지털 값으로 변환하여 기울기 표시를 한다. 디지털 각도로 직접 표시가 가능하므로, 아날로그형 전기 저항 센서나, 저가의 진동현방식의 센서와는 달리 환산식이나 센서 변환 상수가 불필요하고, 계측 오차와 계측시간을 줄일 수 있는 장점이 있다. 또한 다수의 센서를 교차하여 다축으로 설치가 가능하므로, 한 지점에서 다수 측정 방향 (X,Y,Z)으로 계측이 가능하므로, 구조물 기울기, 지반 침하 측정이 용이하다. ◆ 제품의 사양 - Measuring Range : ± 45° - Resolution : 0.001° - Display Digit : 0.01° - Temperature Range : - 20 °C ~ + 60 °C 관리자

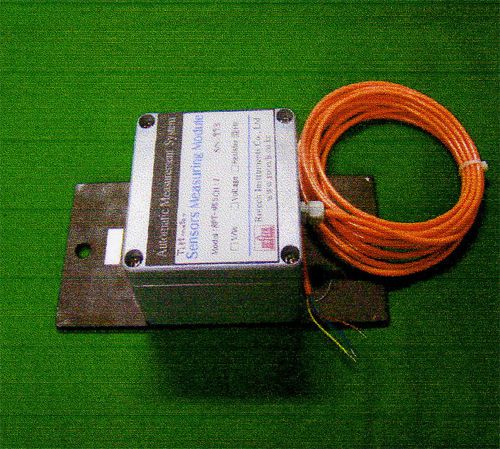

디지털벽면부착형경사센서(특허제0291852호)
Digital Tilt Sensor
(Model RPT-45S, DMTS-45 Multi-axes)◆ 제품의 개요
디지털 틸트 측정 원리는 센서 몸체가 기울면 샌드위치 모양의 내부 에칭판 속의 유전성의 액체가 기울어서 정전용량이 변화하므로, 그 변화를 디지털 값으로 변환하여 기울기 표시를 한다.
디지털 각도로 직접 표시가 가능하므로, 아날로그형 전기 저항 센서나, 저가의 진동현 방식의 센서와는 달리 환산식이나 센서 변환 상수가 불필요하고, 계측 오차와 계측시간을 줄일 수 있는 장점이 있다. 또한 다수의 센서를 교차하여 다축으로 설치가 가능하므로, 한 지점에서 다수 측정 방향으로 계측이 가능하므로, 구조물 기울기, 지반 침하 측정이 용이하다.
◆ 제품의 사양
- Measuring Range : ± 45°
- Resolution : 0.001°
- Display Digit : 0.01°
- Temperature Range : - 20 °C ~ + 60 °C 관리자
Digital Tilt Sensor
(Model RPT-45S, DMTS-45 Multi-axes)◆ 제품의 개요
디지털 틸트 측정 원리는 센서 몸체가 기울면 샌드위치 모양의 내부 에칭판 속의 유전성의 액체가 기울어서 정전용량이 변화하므로, 그 변화를 디지털 값으로 변환하여 기울기 표시를 한다.
디지털 각도로 직접 표시가 가능하므로, 아날로그형 전기 저항 센서나, 저가의 진동현 방식의 센서와는 달리 환산식이나 센서 변환 상수가 불필요하고, 계측 오차와 계측시간을 줄일 수 있는 장점이 있다. 또한 다수의 센서를 교차하여 다축으로 설치가 가능하므로, 한 지점에서 다수 측정 방향으로 계측이 가능하므로, 구조물 기울기, 지반 침하 측정이 용이하다.
◆ 제품의 사양
- Measuring Range : ± 45°
- Resolution : 0.001°
- Display Digit : 0.01°
- Temperature Range : - 20 °C ~ + 60 °C 관리자

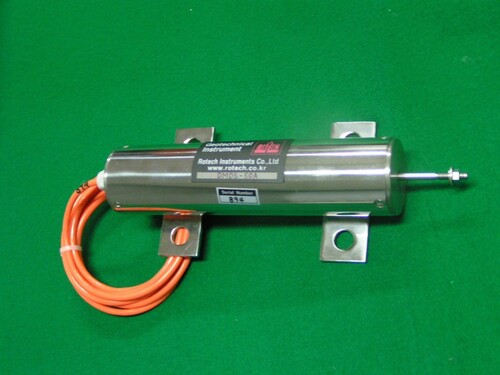

디지털 균열 측정 센서
Digital Crackmeter Sensor (Model RDCS-50, DMDS-50) ◆ 제품의 개요 디지털 Crackmeter 측정 원리는 센서 몸체의 양 고정단이 좌우로 길이 변화하면 센서 내부의 직선 변위 전기 저항이 변화하고, 그 변화를 디지털 값으로 변환하여 디지털 카운트 값으로 출력한다. 측정치가 길이 변화에 따른 디지털 값으로 나타내므로, 저가의 진동현 방식의 센서와는 달리 외부 잡음의 영향이 적고, 디지털 데이터 통신이 가능하므로, 계측 오차와 계측 시간을 줄일 수 있는 장점이 있다. 또한 다수의 센서를 1Line 방식으로 연결하여 계측이 가능하므로 자동화 계측이 용이하다. ◆ 제품의 사양 - Measuring Range : ± 5 ~ ± 20 mm (주문 선택 사양) - Display Unit : Digital Count - Resolution : A/D 12 Bit Data Conversion (2.4414 x 10 -4 x TMR ) - Temperature Range : - 20 °C ~ + 60 °C 관리자
Digital Crackmeter Sensor (Model RDCS-50, DMDS-50) ◆ 제품의 개요 디지털 Crackmeter 측정 원리는 센서 몸체의 양 고정단이 좌우로 길이 변화하면 센서 내부의 직선 변위 전기 저항이 변화하고, 그 변화를 디지털 값으로 변환하여 디지털 카운트 값으로 출력한다. 측정치가 길이 변화에 따른 디지털 값으로 나타내므로, 저가의 진동현 방식의 센서와는 달리 외부 잡음의 영향이 적고, 디지털 데이터 통신이 가능하므로, 계측 오차와 계측 시간을 줄일 수 있는 장점이 있다. 또한 다수의 센서를 1Line 방식으로 연결하여 계측이 가능하므로 자동화 계측이 용이하다. ◆ 제품의 사양 - Measuring Range : ± 5 ~ ± 20 mm (주문 선택 사양) - Display Unit : Digital Count - Resolution : A/D 12 Bit Data Conversion (2.4414 x 10 -4 x TMR ) - Temperature Range : - 20 °C ~ + 60 °C 관리자

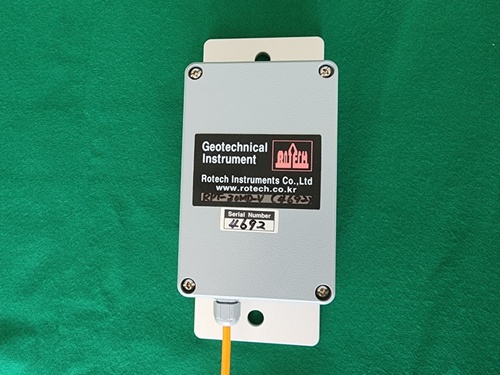

디지털벽면부착형경사센서(특허제0291852호)
Digital Tilt Sensor (Model RPT-45S, DMTS-45 Multi-axes)◆ 제품의 개요 디지털 틸트 측정 원리는 센서 몸체가 기울면 샌드위치 모양의 내부 에칭판 속의 유전성의 액체가 기울어서 정전용량이 변화하므로, 그 변화를 디지털 값으로 변환하여 기울기 표시를 한다. 디지털 각도로 직접 표시가 가능하므로, 아날로그형 전기 저항 센서나, 저가의 진동현 방식의 센서와는 달리 환산식이나 센서 변환 상수가 불필요하고, 계측 오차와 계측시간을 줄일 수 있는 장점이 있다. 또한 다수의 센서를 교차하여 다축으로 설치가 가능하므로, 한 지점에서 다수 측정 방향 (X,Y,Z)으로 계측이 가능하므로, 구조물 기울 기, 지반 침하 측정이 용이하다. ◆ 제품의 사양 - Measuring Range : ± 45° - Resolution : 0.001° - Display Digit : 0.01° - Temperature Range : - 20 °C ~ + 60 °C 관리자
Digital Tilt Sensor (Model RPT-45S, DMTS-45 Multi-axes)◆ 제품의 개요 디지털 틸트 측정 원리는 센서 몸체가 기울면 샌드위치 모양의 내부 에칭판 속의 유전성의 액체가 기울어서 정전용량이 변화하므로, 그 변화를 디지털 값으로 변환하여 기울기 표시를 한다. 디지털 각도로 직접 표시가 가능하므로, 아날로그형 전기 저항 센서나, 저가의 진동현 방식의 센서와는 달리 환산식이나 센서 변환 상수가 불필요하고, 계측 오차와 계측시간을 줄일 수 있는 장점이 있다. 또한 다수의 센서를 교차하여 다축으로 설치가 가능하므로, 한 지점에서 다수 측정 방향 (X,Y,Z)으로 계측이 가능하므로, 구조물 기울 기, 지반 침하 측정이 용이하다. ◆ 제품의 사양 - Measuring Range : ± 45° - Resolution : 0.001° - Display Digit : 0.01° - Temperature Range : - 20 °C ~ + 60 °C 관리자
디지털터널내공변위측정센서(특허 제0291852호, 특허 제0238387호)
Digital Tunnel Conversion Sensor (Model DTCS-2)◆ 제품의 개요 디지털 DTCS 센서는 다수의 일정한 단위길이의 길이센서가 포함된 측정 로드(ROD)와, 측정로드에 부착된 경사(TILT)센서로 이루워 진다. 작동 원리는 터널 내공에 변위가 발생하면, 길이 혹은 경사센서가 변화된 변위량을 감지하여 디지털 변환값으로 출력한다. 디지털 변환 데이터는 1 LINE BUS 방식으로 데이터 로거에 전달되어 저장되고, 접속된 데이터 통신망으로 디지털 데이터 전송을 하므로, 원거리 자동 터널 내공 변위 계측이 가능하다. ◆ 제품의 사양 - Distance : Total Range : 50 mm Linear Range : ± 5 mm - Angle : Total Range : ± 12° Linear Range : ± 10° (Order Spec.) - Resolution : A/D 12 Bit Data Conversion (2.4414 x 10 -4 x TMR ) - Temperature Range : - 20 °C ~ + 60 °C 관리자
Digital Tunnel Conversion Sensor (Model DTCS-2)◆ 제품의 개요 디지털 DTCS 센서는 다수의 일정한 단위길이의 길이센서가 포함된 측정 로드(ROD)와, 측정로드에 부착된 경사(TILT)센서로 이루워 진다. 작동 원리는 터널 내공에 변위가 발생하면, 길이 혹은 경사센서가 변화된 변위량을 감지하여 디지털 변환값으로 출력한다. 디지털 변환 데이터는 1 LINE BUS 방식으로 데이터 로거에 전달되어 저장되고, 접속된 데이터 통신망으로 디지털 데이터 전송을 하므로, 원거리 자동 터널 내공 변위 계측이 가능하다. ◆ 제품의 사양 - Distance : Total Range : 50 mm Linear Range : ± 5 mm - Angle : Total Range : ± 12° Linear Range : ± 10° (Order Spec.) - Resolution : A/D 12 Bit Data Conversion (2.4414 x 10 -4 x TMR ) - Temperature Range : - 20 °C ~ + 60 °C 관리자

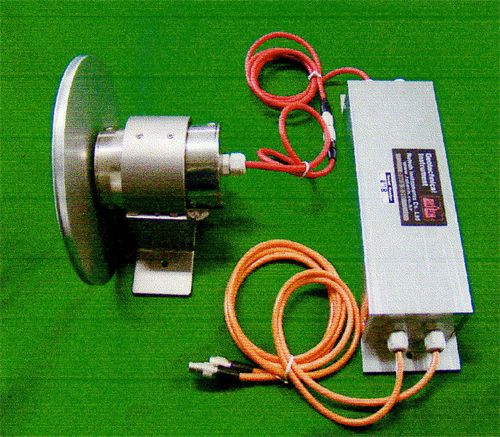

디지털와이어센서(특허 제0220923호, 특허 제0195789호)
Tension Wire, Settlement Wire, Wire Extensometer (Model RDWS-500) ◆ 제품의 개요 강선을 측정 하고저 하는 감지단에 고정시키고,그 길이 변화를 전기적인 값으로 변환시켜서 측정하는 것을 특징으로 하는 와이어 센서이다. 센서의 출력은 선택 사양으로서, 전기 저항 방식과 디지털 출력방식으로 구분된다. 전기 저항 방식은 아날로그 출력(전압,저항)을 먹스(MUX)를 통하여 로거(Logger)에 연결 시켜 측정하여야 하며, 디지털 방식은 직접 연결 가능하고 디지털 통신을 하므로 원거리 계측이 가능하다. ◆ 제품의 사양 - Measuring Type : 디지털 출력 방식 혹은 전기 저항 방식 - Measuring Range : 100 ~ 500 mm ( 주문 사양 ) - Resolution : A/D 12 bit Conversion ( 0.1 mm ~ 10 mm ) - Temperature : - 20 °C ~ + 60 °C 관리자
Tension Wire, Settlement Wire, Wire Extensometer (Model RDWS-500) ◆ 제품의 개요 강선을 측정 하고저 하는 감지단에 고정시키고,그 길이 변화를 전기적인 값으로 변환시켜서 측정하는 것을 특징으로 하는 와이어 센서이다. 센서의 출력은 선택 사양으로서, 전기 저항 방식과 디지털 출력방식으로 구분된다. 전기 저항 방식은 아날로그 출력(전압,저항)을 먹스(MUX)를 통하여 로거(Logger)에 연결 시켜 측정하여야 하며, 디지털 방식은 직접 연결 가능하고 디지털 통신을 하므로 원거리 계측이 가능하다. ◆ 제품의 사양 - Measuring Type : 디지털 출력 방식 혹은 전기 저항 방식 - Measuring Range : 100 ~ 500 mm ( 주문 사양 ) - Resolution : A/D 12 bit Conversion ( 0.1 mm ~ 10 mm ) - Temperature : - 20 °C ~ + 60 °C 관리자

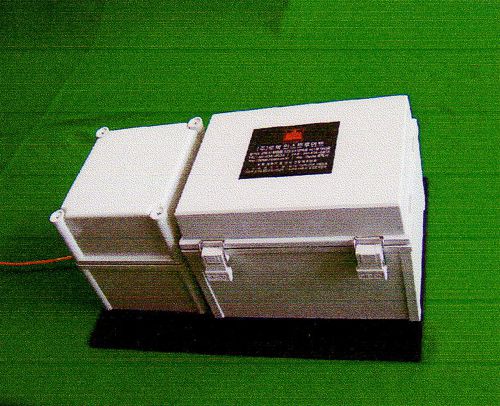

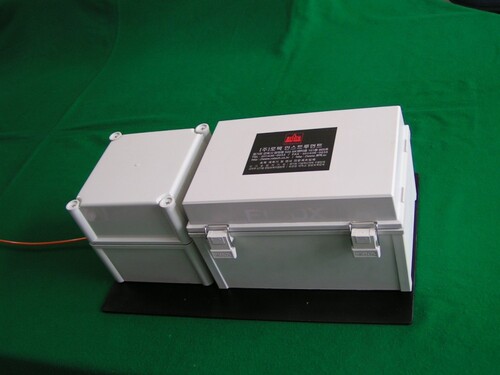

디지털침하측정시스템(특허 제0220923호, 특허 제0195789호)
Digital Settlement Monitoring System (Model DSMS-7P)◆ 제품의 개요 도로, 연약 지반, 매립지 등의 지반 침하량을 디지털 와이어 측정 방식으로 측정하는 장치로서, 지반의 성토 공사에서 성토내의 매립하거나 지반위에 설치하여 침하량을 측정 할 수가 있다. 또한, 시스템의 센서 측정 방식에 따라 센서 출력을 디지털 펄스 혹은 전기 저항 출력의 선택이 가능 하다, 따라서 수동 계측시는 간단한 전기 저항 측정기로 측정할 수도 있고, 자동 계측시는 전용 측정 모줄(MUX)를 통하여 로거(Logger)에 연결 시켜서 원거리 계측도 가능하다. ◆ 제품의 사양 - Measuring Type : 디지털 출력 방식 혹은 전기 저항 방식 - Measuring Range : 5 ~ 10 Meter ( 주문 사양 ) - Resolution : A/D 12 bit Conversion ( 0.1 mm ~ 10 mm ) - Temperature : - 20 °C ~ + 60 °C 관리자
Digital Settlement Monitoring System (Model DSMS-7P)◆ 제품의 개요 도로, 연약 지반, 매립지 등의 지반 침하량을 디지털 와이어 측정 방식으로 측정하는 장치로서, 지반의 성토 공사에서 성토내의 매립하거나 지반위에 설치하여 침하량을 측정 할 수가 있다. 또한, 시스템의 센서 측정 방식에 따라 센서 출력을 디지털 펄스 혹은 전기 저항 출력의 선택이 가능 하다, 따라서 수동 계측시는 간단한 전기 저항 측정기로 측정할 수도 있고, 자동 계측시는 전용 측정 모줄(MUX)를 통하여 로거(Logger)에 연결 시켜서 원거리 계측도 가능하다. ◆ 제품의 사양 - Measuring Type : 디지털 출력 방식 혹은 전기 저항 방식 - Measuring Range : 5 ~ 10 Meter ( 주문 사양 ) - Resolution : A/D 12 bit Conversion ( 0.1 mm ~ 10 mm ) - Temperature : - 20 °C ~ + 60 °C 관리자
Digital Encorder Distance Sensors
※ 제품 설명 .디지털 길이 변위 측정 센서 (Digital Encorder Conversion Sensor) .측정 로드(Rod)의 길이 변화를 엔코더로 디지털 변환시켜, 길이 변위를측정하고, 그 결과를 디지털 데이터로 출력하는 센서 ※ 제품의 사양 .Range ±5 mm .Resolution 1/100 mm .Storage Count 986896 count .Power off to on notice (9999999) .Supply Power : DC 9 Volts ※ 동작설명 .계측방법 측정 로드 끝단을 밀어서 측정 변위 중앙(약 5mm)에서 초기화(zero set) 하고 나서 계측 시작을 한다. .제어 명령 설명 ①계측 명령 s/n no. ch no = 107 00 센서는 길이 변형 데이터를 보냄 ②초기치 명령 (zero set) s/n no. ch no = 107 99 센서는 계측 데이터를 전부 영(0)으로 만듬. ③sensor power on 수신 데이타 전원이 공급되면 최초 데이터는 전부 9 혹은 1을 보내고, 두 번째 계측 명령이 오면 정상적인 데이터를 보냄. ④기타 사항은 통신 프로토콜를 참조 바람. ※ 길이 변환 데이터 환산 방법 .초기치 0은 저장 메모리 최대 수치 986896 와 같은 위치 값이다 .초기치 설정지점(0=986896)에서 측정로드가 전방으로 나오면 0 부터 수치가 증가하고, 측정로드가 후방으로 들어가면 986896 부터 수치가 감소한다. .실변위 계산은 1mm = 4000 count 로 계산한다 즉 1 count = 0.000025 mm 이다. ※ 주의 사항 .센서부의 손상이 입지 않도록 충격을 가하거나, 계측시에 떨어뜨리지 않도록 주의한다. .케이블 연결할 때는 전압과 극성을 확인하여 정확하게 제자리에 연결한다. 관리자
※ 제품 설명 .디지털 길이 변위 측정 센서 (Digital Encorder Conversion Sensor) .측정 로드(Rod)의 길이 변화를 엔코더로 디지털 변환시켜, 길이 변위를측정하고, 그 결과를 디지털 데이터로 출력하는 센서 ※ 제품의 사양 .Range ±5 mm .Resolution 1/100 mm .Storage Count 986896 count .Power off to on notice (9999999) .Supply Power : DC 9 Volts ※ 동작설명 .계측방법 측정 로드 끝단을 밀어서 측정 변위 중앙(약 5mm)에서 초기화(zero set) 하고 나서 계측 시작을 한다. .제어 명령 설명 ①계측 명령 s/n no. ch no = 107 00 센서는 길이 변형 데이터를 보냄 ②초기치 명령 (zero set) s/n no. ch no = 107 99 센서는 계측 데이터를 전부 영(0)으로 만듬. ③sensor power on 수신 데이타 전원이 공급되면 최초 데이터는 전부 9 혹은 1을 보내고, 두 번째 계측 명령이 오면 정상적인 데이터를 보냄. ④기타 사항은 통신 프로토콜를 참조 바람. ※ 길이 변환 데이터 환산 방법 .초기치 0은 저장 메모리 최대 수치 986896 와 같은 위치 값이다 .초기치 설정지점(0=986896)에서 측정로드가 전방으로 나오면 0 부터 수치가 증가하고, 측정로드가 후방으로 들어가면 986896 부터 수치가 감소한다. .실변위 계산은 1mm = 4000 count 로 계산한다 즉 1 count = 0.000025 mm 이다. ※ 주의 사항 .센서부의 손상이 입지 않도록 충격을 가하거나, 계측시에 떨어뜨리지 않도록 주의한다. .케이블 연결할 때는 전압과 극성을 확인하여 정확하게 제자리에 연결한다. 관리자
Tilt Sensors
※ 제품의 사양 .디지털 다축 기울기 측정 센서 (관련특허 : 특허 제0291852호) .Digital data serial communication Method .Microprocessor 내장, Digital 온도 센서 출력 내장 .다수 센서간 디지털 데이터 통신 (통달 거리 Max 1km ) .Total Range ±60˚ Linear Range ± 45˚ .Threshold 0.001˚ Null Repeatability 0.05˚ .Temperature Range -30˚~ +65˚ .Multi Sensors control by 1 Line Bus (X Axis, Y Axis ) .Supply Power : DC 9 Volts ※ 디지털 데이터 출력 방법 .기울기 계측 명령 송신 - R/O No.: 센서 S/N를 입력 - CH No.: 센서 축 입력 ( X축 : 0, Y축 : 1) .데이터 출력 Format - 8자리가 출력 T = 01 02 34 56 DG Cnt - 출력값 설명 01 : 센서 기울기 방향 표시 정면에서 좌측으로 기울면 00 / 우측으로 기울면 01 02 34 56 : 기울기 각도 표시 각도 023도와 456 / 1000 도 즉 23.456 도 - 출력값 자리수에서 신뢰할 수 있는 자리수를 선택하여 사용함. .자동 계측 방법 - PC와 로거사이에 RS-232C 케이블을 연결한다. - 일반적인 시리얼 통신 프로그램이나, Rotech社 전용프로그램 (Logeyes2000, EGE Software등)으로 자동 계측 가능하다. 관리자
※ 제품의 사양 .디지털 다축 기울기 측정 센서 (관련특허 : 특허 제0291852호) .Digital data serial communication Method .Microprocessor 내장, Digital 온도 센서 출력 내장 .다수 센서간 디지털 데이터 통신 (통달 거리 Max 1km ) .Total Range ±60˚ Linear Range ± 45˚ .Threshold 0.001˚ Null Repeatability 0.05˚ .Temperature Range -30˚~ +65˚ .Multi Sensors control by 1 Line Bus (X Axis, Y Axis ) .Supply Power : DC 9 Volts ※ 디지털 데이터 출력 방법 .기울기 계측 명령 송신 - R/O No.: 센서 S/N를 입력 - CH No.: 센서 축 입력 ( X축 : 0, Y축 : 1) .데이터 출력 Format - 8자리가 출력 T = 01 02 34 56 DG Cnt - 출력값 설명 01 : 센서 기울기 방향 표시 정면에서 좌측으로 기울면 00 / 우측으로 기울면 01 02 34 56 : 기울기 각도 표시 각도 023도와 456 / 1000 도 즉 23.456 도 - 출력값 자리수에서 신뢰할 수 있는 자리수를 선택하여 사용함. .자동 계측 방법 - PC와 로거사이에 RS-232C 케이블을 연결한다. - 일반적인 시리얼 통신 프로그램이나, Rotech社 전용프로그램 (Logeyes2000, EGE Software등)으로 자동 계측 가능하다. 관리자
Settlement Sensor
※ 제품의 사양 . 디지털 지반 침하량 자동 측정 센서 (관련특허 : 특허 제0195789호) . Wire Extensometer Sensor . Digital data conversion Method . 디지털 데이터 통신 (통달 거리 Max 1km ) . Range 2 Meter(측정 변위량) . Resolution 1/10 mm 이상 (측정 디지털 분해능) . 데이터 저장 기능(Storage 986896 count) . Power off to on notice(9999999 data send) . Supply Power : DC 9 Volts 관리자
※ 제품의 사양 . 디지털 지반 침하량 자동 측정 센서 (관련특허 : 특허 제0195789호) . Wire Extensometer Sensor . Digital data conversion Method . 디지털 데이터 통신 (통달 거리 Max 1km ) . Range 2 Meter(측정 변위량) . Resolution 1/10 mm 이상 (측정 디지털 분해능) . 데이터 저장 기능(Storage 986896 count) . Power off to on notice(9999999 data send) . Supply Power : DC 9 Volts 관리자
Tilt Sensor
※ 제품 설명 .다수의 기울기 측정센서를 1 Line에 직렬로 연결하여 간편하게 다수의 센서를 계측 할 수 있다 ※ 제품의 사양 . Digital data serial communication Method . Microprocessor 내장/ Digital 온도 센서 출력내장 . 다수 센서간 디지털 데이터 통신 (통달거리 Max 1Km) . Total range ±60˚ / Linear range ±45˚ . Resolution 0.001˚ / Display Digit 0.01˚ . Temperature range -30˚ ~ +65˚ . Multi sensors control by 1Line bus (X axis, Y axis) . Supply power : DC 9Volts ※ 동작설명 . 기울기 계측 명령 송신 - R/O No : 센서 S/N를 입력 - CH No : 센서 축 입력(X축:0, Y축:1) . 데이터출력 Format - 8자리가 출력 T = 01 02 34 56 DG Cnt - 출력값 설명 01 : 센서 기울기 방향 표시 02 34 56 : 기울기 각도 표시 - 신뢰 할 수 있는 출력값 자리수를 선택하여 사용 . 자동 계측 방법 - PC와 로거 사이에 RS-232C케이블 연결 - 일반적 시리얼 통신 프로 그램이나 Rotech社 전용 프로그램으로 자동 계측 관리자
※ 제품 설명 .다수의 기울기 측정센서를 1 Line에 직렬로 연결하여 간편하게 다수의 센서를 계측 할 수 있다 ※ 제품의 사양 . Digital data serial communication Method . Microprocessor 내장/ Digital 온도 센서 출력내장 . 다수 센서간 디지털 데이터 통신 (통달거리 Max 1Km) . Total range ±60˚ / Linear range ±45˚ . Resolution 0.001˚ / Display Digit 0.01˚ . Temperature range -30˚ ~ +65˚ . Multi sensors control by 1Line bus (X axis, Y axis) . Supply power : DC 9Volts ※ 동작설명 . 기울기 계측 명령 송신 - R/O No : 센서 S/N를 입력 - CH No : 센서 축 입력(X축:0, Y축:1) . 데이터출력 Format - 8자리가 출력 T = 01 02 34 56 DG Cnt - 출력값 설명 01 : 센서 기울기 방향 표시 02 34 56 : 기울기 각도 표시 - 신뢰 할 수 있는 출력값 자리수를 선택하여 사용 . 자동 계측 방법 - PC와 로거 사이에 RS-232C케이블 연결 - 일반적 시리얼 통신 프로 그램이나 Rotech社 전용 프로그램으로 자동 계측 관리자
