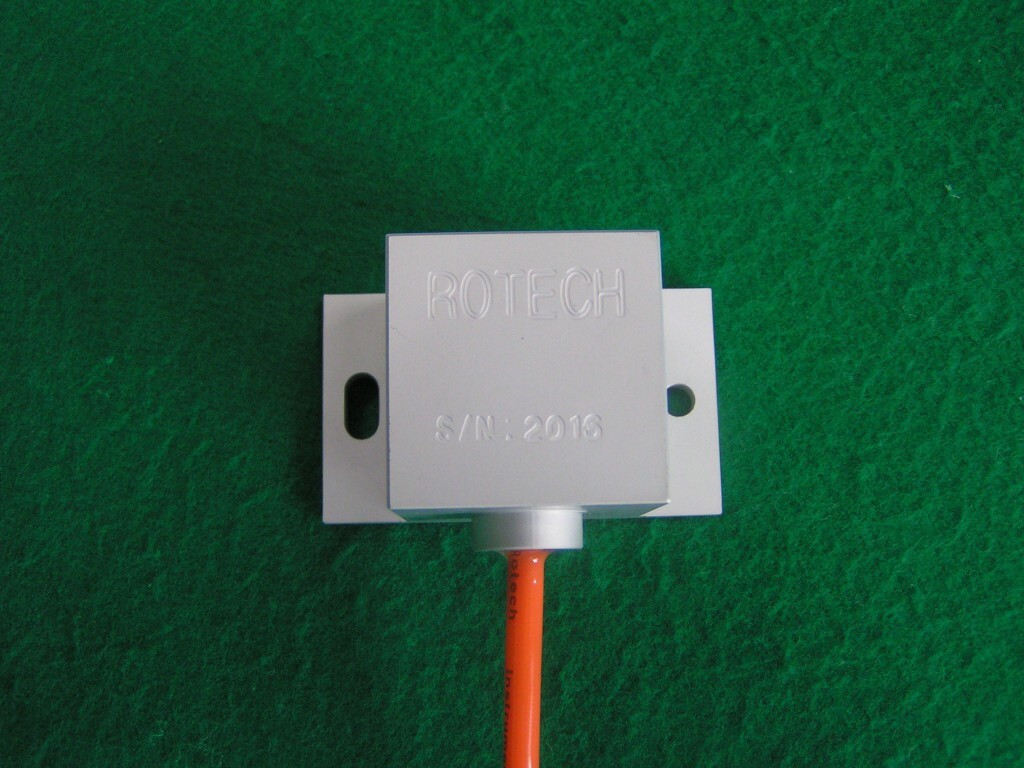

MEMS Inclinometer Sensor (Model RPT-30MRV)
멤스 기울기 측정 센서
Features
멤스 기울기 측정 센서는 멤스(Micro Electro Mechanical Systems) 방식으로 제작된 센서로서, 반도체 기술을 응용하여 마이크로 단위의 전자 기계 기술로 이루어졌다. 따라서 일반적으로 크기가 작고 소비전력이 적은 초소형 저소비 전력의 센서이다.
멤스 센서 특성은 3D-MEMS-based dual axis inclinometer 으로서, 단일 전압을 공급하여 단일 전압 출력 방식으로 간단하게 일반적인 전압 측정기로도 계측이 가능한 장점이 있다. 또한 다수의 방향 (Dual axis)의 측정도 가능하도록 설계되어 있다.
멤스 기울기 측정 센서의 적용 범위는 토목 굴착, 개착 현장의 인접 구조물 및 건물의 기울기 계측, 댐 사면의 경사 측정, 지반 침하에 따른 구조물 변화 측정, 터널이나 교량의 거동 계측 등에 적용 할 수가 있다.
멤스 센서 특성은 3D-MEMS-based dual axis inclinometer 으로서, 단일 전압을 공급하여 단일 전압 출력 방식으로 간단하게 일반적인 전압 측정기로도 계측이 가능한 장점이 있다. 또한 다수의 방향 (Dual axis)의 측정도 가능하도록 설계되어 있다.
멤스 기울기 측정 센서의 적용 범위는 토목 굴착, 개착 현장의 인접 구조물 및 건물의 기울기 계측, 댐 사면의 경사 측정, 지반 침하에 따른 구조물 변화 측정, 터널이나 교량의 거동 계측 등에 적용 할 수가 있다.
Specification
a) 3D-MEMS-based dual axis inclination measurement
b) Ratiometric analog voltage output ( + 5 V )
c) Total Range ± 30° , Sensitivity 70 mV/ °
Single Axis or Double Axes (Order Spec.)
Horizontal or Vertical Type (Order Spec.)
d) Resolution 0.0025°( 10Hz BW, analog output)
Cross-axis sensitivity Max. 4 %
e) Temperature Range - 20° to + 60°
f) Dimensions 35 mm x 60 mm x 35 mm
g) Supply Power DC 12 Volts
