디지털 지중 삽입형 다중 연결 멤스 경사계 (관련특허 : 특허 제0291852호)

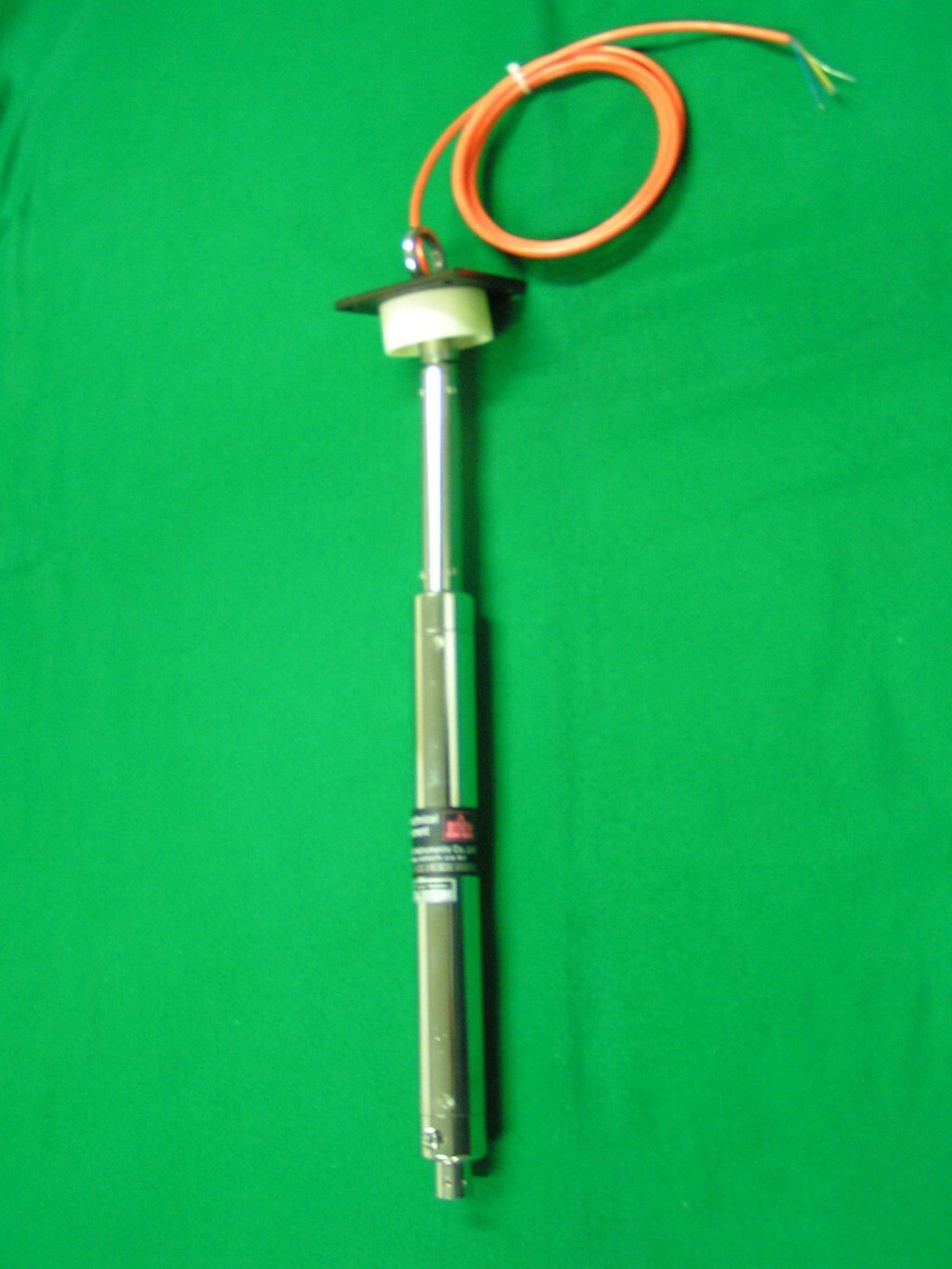

Digital In Place Inclinometer (Model RPT-30IM)

디지털 지중 삽입형 다중 연결 멤스 경사계 (관련특허 : 특허 제0291852호)

Features

 디지털 IPI 센서 측정 원리는 일정한 단위길이의 측정 로드(ROD)를 갖는 경사계 내부에, 반도체 타입의 멤스 기울기 측정 센서가 들어 있어서,  기울어짐에 따라  디지털 기울기 값으로 변환 출력한다. 일정한 길이의 다수의 경사계를 직렬로 연결하면, 각 구간 별 누적된 기울기 변위를 계측할 수가 있다.

  멤스 기울기 측정 센서는 MEMS (Micro Electro Mechanical Systems) 방식으로 제작된 센서로서, 반도체 기술을 응용하여 마이크로 단위의 전자 기계 기술로 이루어졌다. 따라서 일반적으로 크기가 작고 소비전력이 적은 초소형 저소비 전력의 센서이다.
  디지털 IPI 센서의 적용 범위는 토목 현장의 지중 수평 변위 계측,  터널 선행 침하와 도로 성토 지반의 구간별 침하 계측 등에 효과적으로 적용 할 수가 있다.

Specification

a) Digital data serial communication Method

b) Microprocessor 내장 / Digital 온도 센서 데이터 출력

c) 다수 센서간 디지털 데이터 통신 ( 경사계관내에 다수 센서 설치 가능 )

d) 3D-MEMS Technology / High Resolution 16 Bit A/D Converter Digital output

e) Total Range ± 30° ( Max ± 90° )

Single Axis or Double Axes ( Order Spec. )

Horizontal or Vertical Type ( Order Spec. )

Sensitivity 32000 Count/g ( 16 Bit output )

0.00179°/Count ( Between ± 3° )

f) Temperature Storage Range - 20° to + 60°

Temperature Operating Range - 10° to + 50°

g) Dimension : Sensor - 38 ⏀ x 360 mm ( single axis ) - Order Spec.

50 ⏀ x 360 mm ( single axis ) - Order Spec.

Connecting Rod - Order Spec.

h) Supply Power DC 9 Volts / DC 12 Volts
