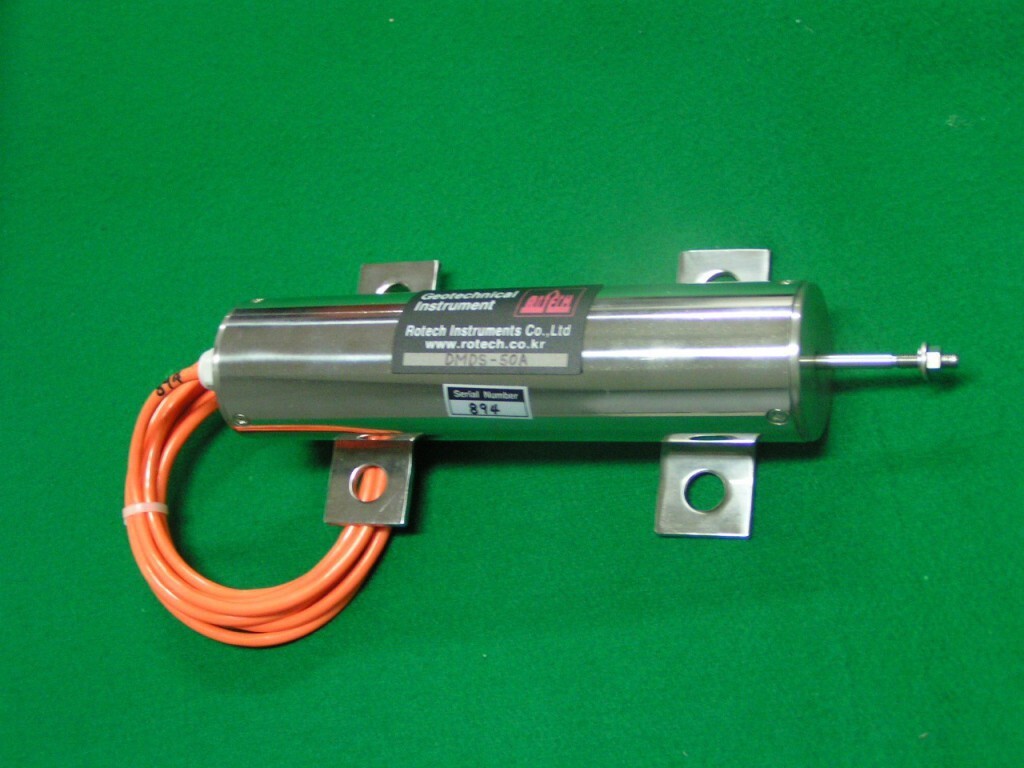

디지털 길이 변위계 (균열계)

Digital Length Sensor (Model RDCS-50, DMDS-50)

디지털 길이 변위계

Features

 디지털 Crackmeter 측정 원리는 센서 몸체의 양 고정단이 좌우로 길이 변화하면 센서 내부의 직선 변위 전기 저항이 변화하고, 그 변화를 디지털 값으로 변환하여 디지털 카운트 값으로 출력한다.
  측정치가 길이 변화에 따른 디지털 값으로 나타내므로, 저가의 진동현 방식의 센서와는 달리 외부 잡음의 영향이 적고, 디지털 데이터 통신이 가능하므로, 계측 오차와 계측 시간을 줄일 수 있는 장점이 있다. 또한 다수의 센서를 1Line 방식으로 연결하여 계측이 가능하므로 자동화 계측이 용이하다.
  디지털 Crackmeter 센서의 적용 범위는 콘크리트 구조물이나 토목 공사 현장의 암반의 균열 측정과, 교량 댐 등의 영구 구조물의 거동 및 연결부 확인 등에 적용 할 수가 있다.

Specification

a) Digital data serial communication Method

b) Microprocessor 내장 / Digital 온도 센서 출력 내장

c) 다수 센서간 디지털 데이터 통신 (통달거리 1 Km이하)

d) Measuring Range ± 5 ～ ± 20 mm (주문 선택 사양)

Display Unit : Digital Count

e) Resolution 2.441 x 10 e-4 x TMR (A/D 12 bit data conversion)

f) Temperature Range - 20° to + 60° C

g) Multi Sensors control by 1 Line Bus

h) Supply Power DC 9 Volts / DC 12 Volts
