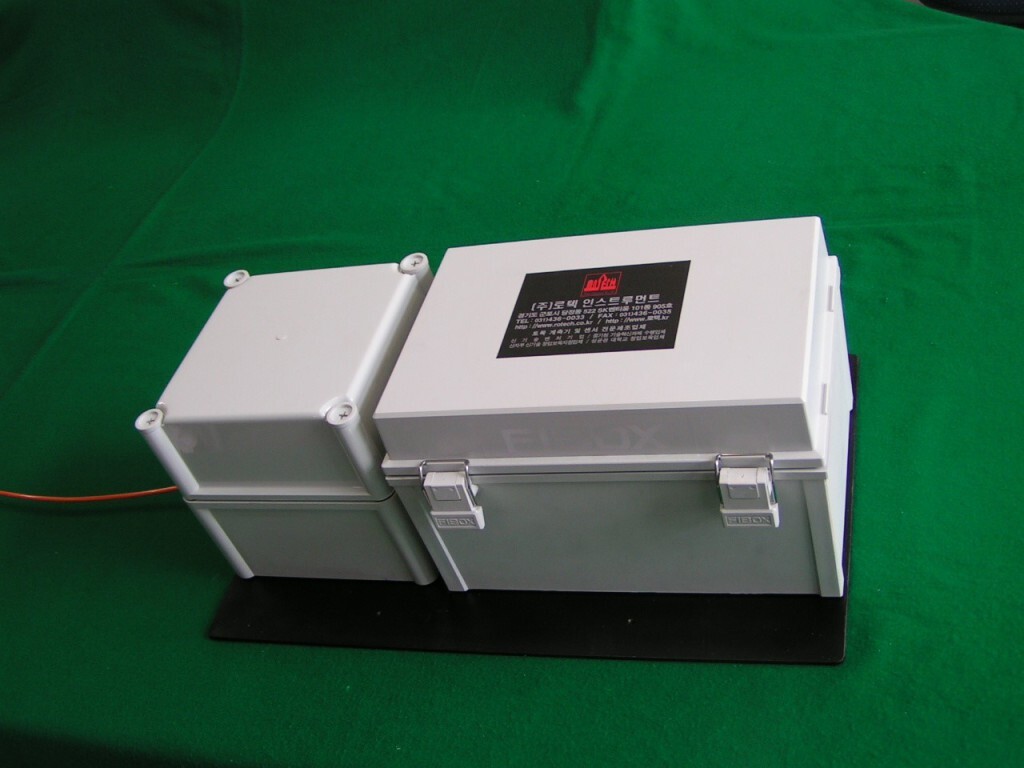

디지털 침하 측정 시스템

Digital Settlement Monitoring System (Model DSMS-7P)

디지털 침하 측정 시스템

( 관련 특허 제0220923호 , 특허 제0195789호 )

Features

  도로, 연약 지반, 매립지 등의 지반 침하량을 디지털 와이어 측정 방식으로 측정하는 장치로서, 지반의 성토 공사에서 성토내의 매립하거나 지반위에 설치하여 침하량을 측정 할 수가 있다.
   또한, 시스템의 센서 측정 방식에 따라 센서 출력을 디지털 펄스 혹은 전기 저항 출력의 선택이 가능 하다, 따라서 수동 계측시는 간단한 전기 저항 측정기로 측정할 수도 있고, 자동 계측시는 전용 측정 모줄(MUX)를 통하여 로거(Logger)에 연결 시켜서  원거리 계측도 가능하다.
  지반의 침하 측정관으로 주름관이나 경사 측정관(Telescopic type)을 사용 할 수 있으며, 침하판은 측정하고저 하는 지점에 따라 상부 혹은 하부로 변경 설치 할 수도 있다.

Specification

a) Measuring Type

- 디지털 출력 방식 혹은 전기 저항 방식

b) Measuring Range

- 1 ～ 10 Meter ( 주문 사양 )

c) Resolution

- A/D 12 bit Conversion ( 0.1 mm ～ 10 mm )

d) Temperature

- - 20° ～ + 70° C

e) Sensor Size

- 침하판 500 mm x 500 mm x 3 mm (주문 사양)

- 보호박스 300 mm x 300 mm x 180 mm

- 케이블박스 200 mm x 300 mm x 180 mm

h) Power

- DC 9 Volts ～ 12 Volts or Non Power
